產品詳情

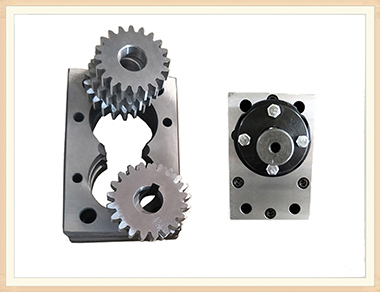

齒輪計量泵的工作原理，齒輪計量泵是通過一對相互嚙合的齒輪，其中一個是主動齒輪，另外一個是被動齒輪，由主動齒輪帶動嚙合旋轉。齒輪于泵的殼體直接留有較小的間隙。當齒輪旋轉時，在輪齒逐漸脫離嚙合的吸液腔中，齒間密閉容積增大，形成局部真空，液體在壓差作用下吸入吸液室，隨著齒輪旋轉，液體分兩路在齒輪與殼體之間被齒輪推動前進，送到排液腔，在排液腔中兩齒輪逐漸嚙合，容積減少，齒輪間的液體被擠壓至排液口。

產品特點

齒輪計量泵的加工精度要求非常高，不論是齒輪的齒面精度，還是齒輪和殼體，齒輪和齒頂?shù)呐浜暇榷家蠓浅８撸虼她X輪計量泵的但轉排量是一定的，換言之，齒輪每旋轉一圈，排出的液體的體積是一定的，因此隨著調整齒輪計量泵的轉速，齒輪計量泵就能夠排出相應數量的液體

小排量技術參數

進/出口：一進一出

排量：0.15-3.6CC/r

工作轉速：10-100r/min

輸送介質：膠體

工作溫度：< 200℃

小進口壓力：<0.2Mpa

大出口壓力：＜8MPA

密封方式：組合密封

旋轉方向：從主動軸方向看為順時針

大排量技術參數

進/出口：一進一出

進口壓力：<0.2Mpa

工作轉速：5-200r/min

輸送介質：流體

工作溫度：< 200℃

出口壓力：<30Mpa

排量：6-30(±3%)CC/r

密封方式：組合密封

旋轉方向：從轉動軸方向看為順時針
