一、用途及特點
CX-ZXK-XBD系列阻旋式料位控制器，廣泛用于現代工業生產過程和倉儲部門。用來對敞開式容器的粉狀及顆粒狀物料，進行料位監測或控制。其性能與目前國內生產的老式產品相比，具有技術先進、結構合理、性能可靠、使用維護方便、性能價格比高（以高溫型為例售價不足進口產品的三分之一）等諸多優點，是替代進口的首先產品。本產品采用了全新的結構設計，具有如下特點；
1.主要裸露部件的材質均為不銹鋼及鋁合金制成，具有耐銹蝕、無污染、防潮、防塵等特點，食品設備或高塵等惡劣環境均可使用。
2.采用了機械過載保護裝置，可有效地避免由使用不當或非正常外力對電機及減速器所造成的損壞。
3.為適應各種物料的不同比重，用戶可任選檢測葉片的形狀及規格為方便用戶，機芯還設置了五檔靈敏度的調節裝置。
4. XBD*R型采用了散熱裝置，因此可以在≤300℃的物料環境下使用（這是某些電容、音叉、超聲波式料位檢測裝置所不及的）。
二、工作原理
該系列控制器是采用微電機經減速后，帶動檢測葉片以5或6轉/分的轉速旋轉的。當被測物料的料位上升使葉片的轉動受到阻礙時，檢測機構便圍繞主軸產生旋轉位移。此位移首先使一個微動開關動作發出有料信號，隨后另一個微動開關動作，切斷電機電源使其停轉。只要料位不變此種狀態便將一直保持下去。
當料位下降檢測葉片失去阻擋時，檢測機構便依靠彈簧拉力恢復原態。首先一個微動開關動作接通電機電源，使其旋轉，隨后另一個微動開關動作發出無料信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。
三、主要技術指標（詳見下表）
|
型 號 |
XBD-1 |
XBD-2 |
XBD-3 |
XBD-*R |
|
用 途 |
上、下限測量 |
|
葉片轉速 |
5～6轉/分 |
|
介質密度 |
≥0.2g/cm3（較大葉片） |
|
靈 敏 度 |
五檔可調（機芯） |
|
環境溫度 |
-10～+80℃ |
|
供電電源 |
AC220V、50/60Hz;Dc24v |
|
輸 出 |
開關信號 |
|
接點容量 |
Ac220V 3A |
|
耗電功率 |
＜3W |
|
物料溫度 |
-10～+80℃ |
-10～+80℃ |
-10～+80℃ |
-10～+300℃ |
|
安裝方式 |
法蘭安裝 |
G1.5英寸螺紋 |
法蘭安裝 |
兩種方式 |
|
重 量 |
2.5Kg |
2.0Kg |
5.0Kg |
3.0Kg |

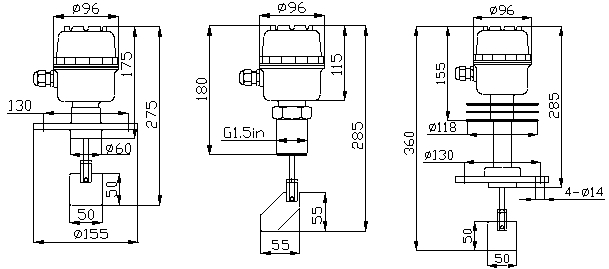

XBD-1型 XBD-2型 XBD-1R型
四、接線端子
五、訂貨須知
本系列阻旋式料位控制器，主要用于敞開式容器的無滲液粉狀及顆粒狀物料進行監測或控制，不適合有壓力的封閉式容器和有滲液的物料環境使用。本系列控制器有兩種型號多種規格，選購時應注意以下幾點：
1.固定方式有法蘭盤和G1.5英寸管螺紋兩種。1型為法蘭盤固定式：2型為G1.5英寸管螺紋固定式。
2.安裝方式可側裝也可垂直安裝。高量程垂直安裝時請選購XBD-*D型，用戶可根據測量深度訂購加長軸或加長軟軸（1米以上量程時）。
3.檢測葉片規格，出廠時一般是按沙石類物料的比重配套的，如被測介質比重較輕，應使用較大面積的葉片（訂貨時請注明）。
4.被測介質溫度為80～300℃時，請選購XBD-1R（或2R）型（訂貨時請注明）。
5.易爆粉塵土（如面粉加工儲藏）環境，請選購XBD-*B型（其安裝方式同上）。
