V-錐流量計

CX-VCFM  V-錐流量計


原 理：
錐形流量計是一種差壓式流量儀表，與其它通用的差壓流量計原理相同，都基于密閉管道中能量相互轉化的伯努力定律。在穩定流場的情況下，管道中的流速與差壓的平方根成正比。如上游的壓力為Ｐ
１，下游的壓力為Ｐ２，產生的差壓為△Ｐ，則：
△ P=P1-P2, 節流的β系數值方程為：
β=
  其中  D  管道內徑      d   錐形節流元件的外徑
若Q代表流量，差壓式流量計的流量方程為：
Q=ky
其中  Q  體積流量    Y  氣體膨脹系數   K  可變常數，根據元件不同而不同
△P  差壓       ρ  流體密度

技術參數
測量介質：液體、氣體、蒸汽
公稱通徑：DN15 -- DN1500，更大口徑可特殊定做。
溫度范圍：-60℃ ~ 600℃，采用特殊材質還可以更高。
公稱壓力：≤10MPa，更高壓力規格可特殊定做。
儀表材質：1Cr18Ni9Ti、20#鋼、合金鋼
不確定度：傳感器 ±0.5%    系統精度：±1.0%
供電電源：24VDC
環境溫度：-30℃ ~ 65℃
防爆等級：( ia )ⅡCT2 - T5本安防爆
環境濕度：相對濕度45 ~ 85%
輸出信號：4 ~ 20mA（負載電阻≤500Ω）；HART數字信號
β值范圍：0.45 ~ 0.85
范 圍 度：正常范圍1：15   擴展后范圍1：30
重 復 性：±0.1%
直管段要求：上游1-3D，下游0.5-1D

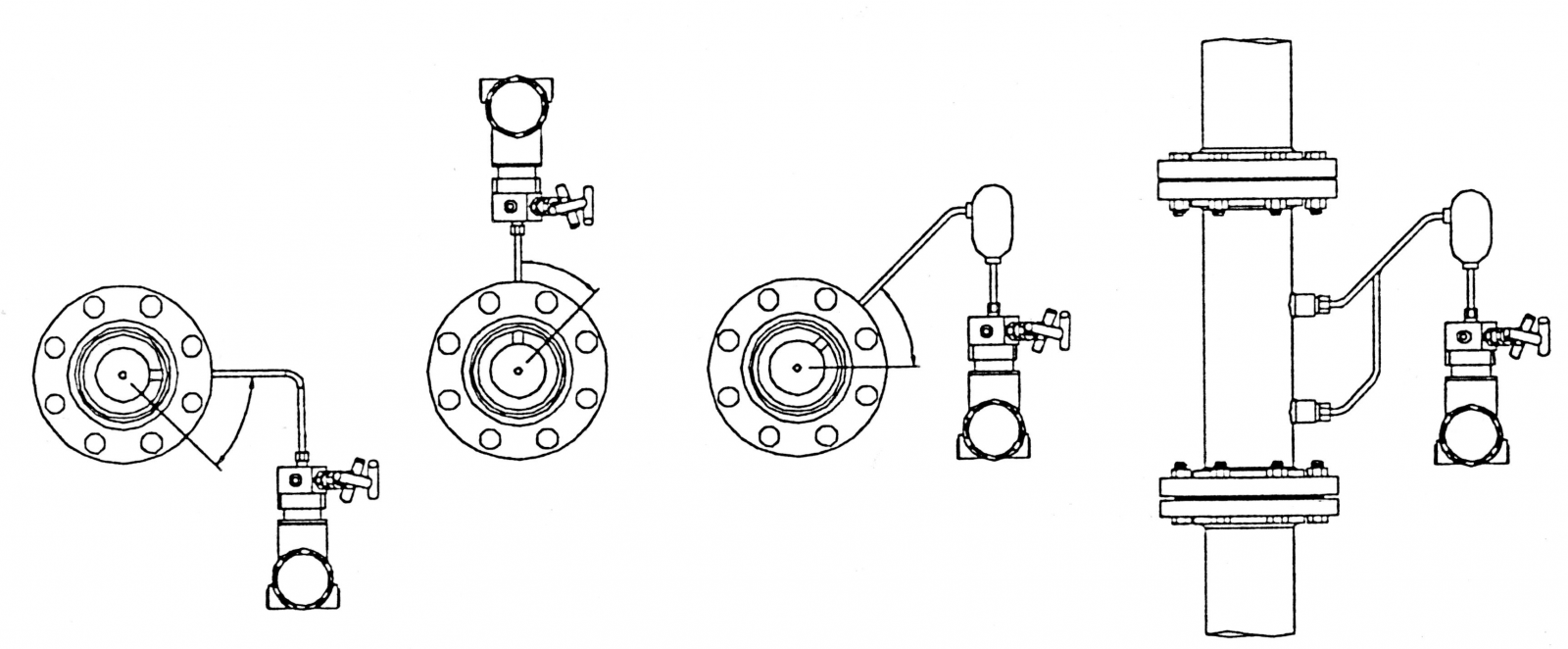

安裝方式


測量系統
一次儀表產生的差壓信號，必須由差壓變送器進行測量，然后送入流量積算儀或流量計算機進行處理。對于溫壓變化太大或計量要求較高的介質，有時還需進行溫度、壓力修正。我公司可提供這些儀表，并可在出廠前進行編程和標定。

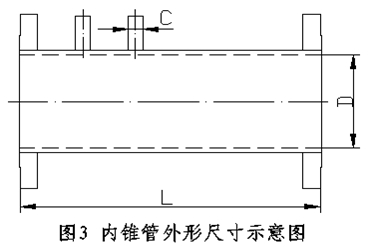

  安裝尺寸
