CX-ULM-RPDW 無線超聲波液位儀
■ 概述：
CX-ULM-RPDW無線超聲波液位計包括超聲波液位檢測、無線收發系統、接收主機三大部份。它由超聲波液位計—電量轉換器、編碼器、調制電路、高頻放大電路、變頻電路、解調電路、解碼器、物位數字顯示器及天線等組成。物位測量的信號經編碼由無線電波發射傳輸，在接收點解碼接收計數及顯示物位數字。其發射和接收均采用短波頻率及同軸地網天線，發射的信號電波可經高空電離層反射傳輸到遠方，從而達到遠距離測量物位的目的。
無線超聲波液位計由于采用的無線傳輸，解決了一些布線難、距離遠、成本高等問題，因此廣泛應適用于家庭住宅、學校、工廠、賓館、大廈、樓宇的自來水水塔式增壓供水與江河、水井取水控制，以及供水、消防、輕工、印染、化纖、造紙、化工、食品、飲料、釀造、制糖、養殖、工礦、農業、水處理等行業的給排水和其他生產用液體供給排放自動控制或上、下限液位報警。
■ 技術指標：
無線傳輸距離：1000m，2000m，3000m，5000m（空曠區域，根據工況要求定制）
液位檢測點：
液位量程：5m，10m，15m（清潔環境，平靜液位，包括盲區，根據工況選購）
液位精度：優于0.5%F·S（at25℃，盲區倍程外）
液位顯示：四位LED（可設定cm，mm顯示）
工作電源：可選DC12V/300mA，DC24V/300mA
也可選配外置AC220V電源適配器（現場需提供相應的電源）
工作溫度：-10~50℃（可定制更寬范圍）
防護等級：液位計IP66（可定制更高防護等級）
安裝方式：M68×2.0mm鑼紋安裝或鑼母夾緊式安裝
應用環境：常壓非腐蝕非防爆環境液位檢測
外形尺寸：
接線定義：
數據接收點：
報警信號：上限、下限蜂鳴器報警
也可選上限、下限繼電器輸出，用于其它控制
輸出信號：4~20mA（三線制）對應0~最大液位量程
儀表顯示：四位LED
工作電源：AC220V/50Hz
可選：DC12V/300mA，DC24V/300mA
工作溫度：0~50℃
安裝方式：80×160×80mm標準插裝式安裝
應用環境：常壓非腐蝕非防爆室內環境
控制柜面板開孔尺寸：

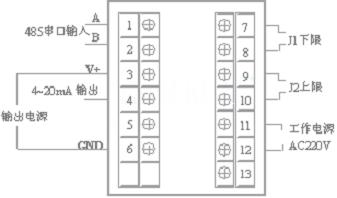

儀表接線定義：
