CX-FLS-LY系列音叉式物位開關
一、應用范圍
CX-FLS-LY型音叉式物位開關，適用于各種料倉料位以及各種容器內液位的定點報警或控制。固體物料：米、奶粉、糖、鹽、洗衣粉、染料、水泥、石粉、塑料顆粒等。 液體介質：水、泥漿、紙漿、染料、油類、牛奶、酒類、飲料等。并能檢測液體中的沉淀物,儀表無可動部分，并具有防腐、靈敏度高和安裝方便等特點。
二、主要技術數據
1、 外形尺寸：見圖一
2、 環境溫度：-25~60℃
3、 叉體材料：銅合金或不銹鋼(根據用戶訂貨)
4、 供電電源：AC220V50Hz DC24V
5、 消耗功率：1.5W
6、 輸出訊號：2組常開常閉接點：接點容量：220VAC 5A 、 24VDC 10A、零有10/0mA輸出
7、 振幅可調,便于測量不同狀態和密度物料.
8、 物料顆粒最大外形尺寸：≤10mm
9、 容器中最大耐壓：1.0MPa(定貨應說明耐壓)
10、 容器中的工作溫度：-20~200℃(定貨應說明工作溫度)
11、 音叉振蕩頻率：約200赫茲
12、 音叉尖端振幅：約0.5mm
13、 音叉阻尼延時：約2 秒
14、 音叉自由延時：約7秒
15、 介質為非粘性物料：不含有對叉體起腐蝕作用的物體
三、工作原理
儀表由發訊部分的音叉和電器箱體組成就地安裝式儀表。發
訊部分：在音叉端部固定兩組壓電晶體，一組是驅動元件，驅動音叉產生振動，另一組是檢測元件，將叉體振動變換成電壓。二者分別接于電器箱體內放大器的輸入和輸出時，形成機械 —— 電子振蕩電路。
當音叉受阻，振蕩器振幅變小，繼電器吸合，端子輸出開關信號及0mA電流(電流輸出小于1mA大于0mA)。
當音叉不受阻時,振蕩器振幅變大，繼電器釋放，端子輸出開關信號及10mA電流(電流輸出大于10mA小于11mA)。
四、安裝和使用
1、安裝方法
可以側裝或垂直插入安裝，叉體部應安裝在相應的被測料面的高度。法蘭標準選用JB82-59,DN50，Pg1.0MPa，安裝方法見圖二。
2、音叉式物位開關的防護
（1）進料孔不能直接對準音叉，如果無法躲避時，為防止壓實的大塊物料落到音叉上，須在音叉上面大于20cm處設防護板，或加保護罩，以免損壞叉體。如果是風送物料時可設防風板。
（2）振動較強的場合，可用繩索吊裝叉頭（必須特殊定貨）。
（3）不可將儀表設置在陽光直射處，如陽光直射可設一塊隔熱板。見圖二。
（4）外殼安裝要使電纜出線孔朝下，并加橡皮圈密封防止水滴滲入殼內。
3、使用須知：
（1）使用前先檢查儀表的工作和延時，無誤時方能投入運行。
（2）儀表要定期檢查，清除叉體上的沉積物。
（3）接地線要與容器壁或大地良好接觸，接地電阻＜2Ω。
（4）嚴禁用手直接拿叉體。
（5）可適當調整振幅以便適應不同物料和場合。
4、調整方法；
1將電位器Hz逆時針調至紅色LED指示燈剛好亮，此時綠色LED指示燈熄滅。
2按順時針方向緩慢旋轉Hz，使綠色LED指示燈剛好亮，此時紅色LED指示燈熄滅。如被測介質為液體，再順時針旋轉Hz半圈至3圈；如被測介質為固體，順時針旋轉Hz電位器3圈至6圈。
3如上述設定不合適，再順時針或逆時針微調Hz電位器，直到合適為止。

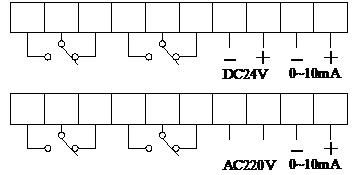

5、接線端子圖:
(加電源時繼電器的觸點狀態)
五、故障處理
|
低 位 報 警 故 障 |
可 能 原 因 |
|
料面低于低位時，繼電器吸合。 |
物料中空；物料太輕：容器壁產生200赫振動；振幅過大。 |
|
料面高于低位時，繼電器不吸合 |
沒供電；電壓太低；音叉上有重的沉積物；音叉損壞；振幅過小。 |
|
高 位 報 警 故 障 |
可 能 原 因 |
|
料面高于高位時，繼電器不吸合 |
沒供電；電壓太低；音叉上有重的沉積物；音叉損壞，振幅過小。 |
|
料面低于高位時，繼電器吸合。 |
物料太輕；形成中空；容壁產生共振，振幅過大。 |
六、保修措施
本產品由出廠之日起，一年內在規定條件下使用本產品如產生質量問題，由制造廠包修或更換。

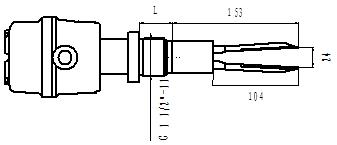

圖一 (L由用戶要求決定)

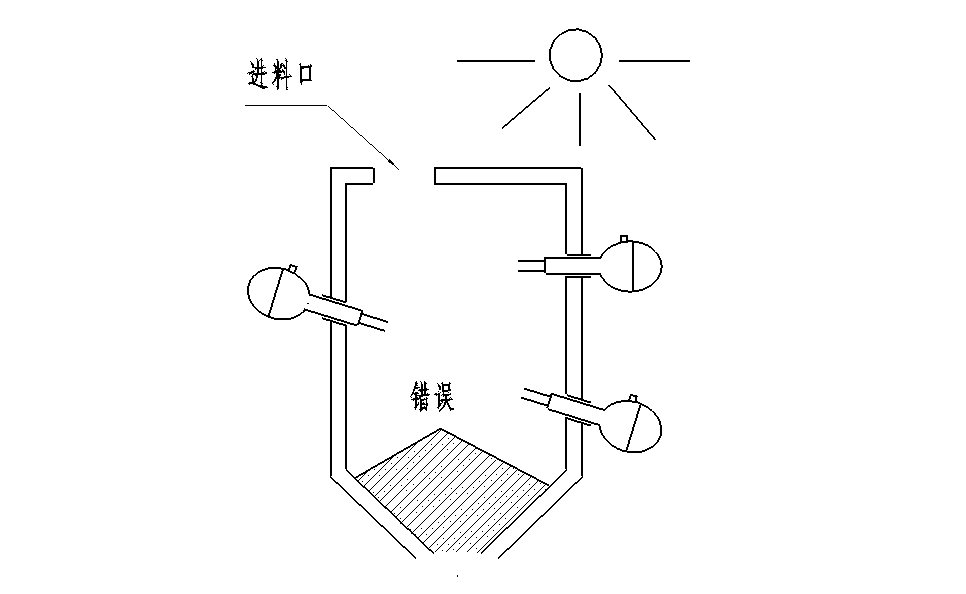

錯誤：出線孔向上、進料口無擋板，無遮光板隔熱，二股叉體上下豎放,叉體向上方傾斜。
圖二
正確：出線孔向下，進料口加擋板，用遮光板隔熱，叉體水平向下微傾斜，二股叉體水平放置。
七、分離型音叉式物位開關

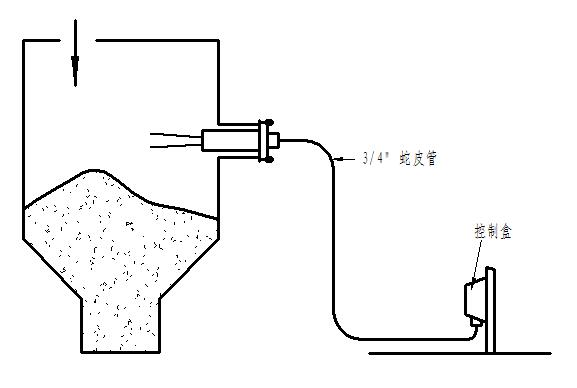

當介質溫度超過60℃時應選用分離型音叉式物位開關。其線路盒與音叉組件部分分離距離最大5M（蛇皮管內裝二根屏敞低頻電纜,其中一根芯線二頭分別接線路盒與音叉組件“1”另一根芯線二頭分別接“3“二根屏敞線并在一起二頭分別接“2”）。
圖三 典型安裝
