微差壓開關、差壓控制器

參數規格

價格：面議    品牌：上海瓷熙    可售地區：全國    發貨地：上海松江

CX-PS-SC微差壓開關、差壓控制器
控制器采用膜片式差壓感壓元件，普通型產品可用于控制對感壓元件無腐蝕性作用，無爆炸危險的氣體，液體或蒸汽等介質的同一壓力源或不同壓力源的壓力差。防爆型產品防爆標志為Exed II CT6。可用于控制對感壓元件無腐蝕作用的氣體、液體或蒸汽等介質的IIA、IIB、IIC類T1~T5組爆炸性氣體混合物場所的同一壓力源或不同壓力源的壓力差。
控制器的設定值調節范圍為0~25KPa，控制器設定值可調，防腐型可用于腐蝕介質環境。
如需窗口式請采購時說明，窗口式的儀表代號為SCC固定死區、SCA死區可調系列。

壓力控制器選型表：


SP	KK02/GM040	E12	S1L1	E0S	LT
壓力	量程編號	E防爆 S不防爆 1.SPDT 2.DPDT	壓力接口 1.死區可調 2.死區不可調	電氣接口	介質溫度

 單刀雙擲微動開關作用過程：
NC   NO

接線端C-NO:壓力上升至上切換值時接通；
接線端C-NC:壓力上升至上切換值時斷開；
主要技術規格：

	普通型	防爆型
工作粘度	≤10-3m2/s	≤10﹣3m2/s
開關元件	微動開關	微動開關
防爆等級	/	ExedllCT6
外殼保護等級	lP65	lP65
環境溫度	-15℃—55℃	-15℃—55℃
環境溫度	5%—95%	5%—95%
使用壽命	105次循環	105次循環
抗震性	＜Max·2g	＜Max·2g
額定負荷	Vmax=380V  Zmax=5A	Vmax=380V  Zmax=5A
復性誤差	≤1.0%	≤1.0%


量程參數表：

量程代號	量程	死區	切換頻率	傳感器材質
KK02	0—2KPa	30Pa	10次/分	丁腈橡膠
KK06	0.5—6KPa	0.2KPa	10次/分	丁腈橡膠
KK25	1—25KPa	0.3KPa	10次/分	丁腈橡膠
GM040	0.02—0.4MPa	0.03KMa	10次/分	316L
GM160	0.05—1.6MPa	0.2MPa	20次/分	316L
GM250	0.05—2.5MPa	0.25MPa	20次/分	316L

 壓力接口參數表：

	M20*1.5 (F/M)	G1/2 (F/M)	G1/4  (F/M)	1/4”NPT (F/M)	1/2”NPT （F/M）	3/4”NPT (F/M)	1/4”NPT (F/M)
碳鋼	C1L/ C1L1	C2L/ C2L1	C3L/ C3L1	C4L/ C4L1	C5L/ C5L1	CL6/ C6L1	╱
304不銹鋼	S1L/ S1L1	S2L/ S2L1	S3L/ S3L1	S4L/ S4L1	S5L/ S5L1	S6L/ S6L1	S8L/ S8L1
316不銹鋼	S1S/ S1S1	S2S/ S2S1	S3S/ S3S1	S4S/ S4S1	S5S/ S5S1	S6S/ S6S1	S8S/ S8SL1
316L不銹鋼	S1SL/ S1SL1	S2SL/ S2SL1	S3SL/ S3SL1	S4SL/ S4SL1	S5SL/ S5SL1	S6SL/ S6SL1	S8SL/ S8SL1

 電氣接口參數表：

電氣接口參數表	M18*1.5 (F/M)	M20*1.5 (F/M)	G1/2 (F/M)	G1/4 (F/M)	1/4”NPT (F/M)	1/2”NPT (F/M)	3/4”NPT (F/M)
電氣接口代號	E0S/ E0S1	E1S/ E1S1	E2S/ E2S1	E3S/ E3S1	E4S/ E4S1	E5S/ E5S1	E6S/ E6S1


介質溫度參數表：

LT:180度以下

HT：450度以下

MT：常溫

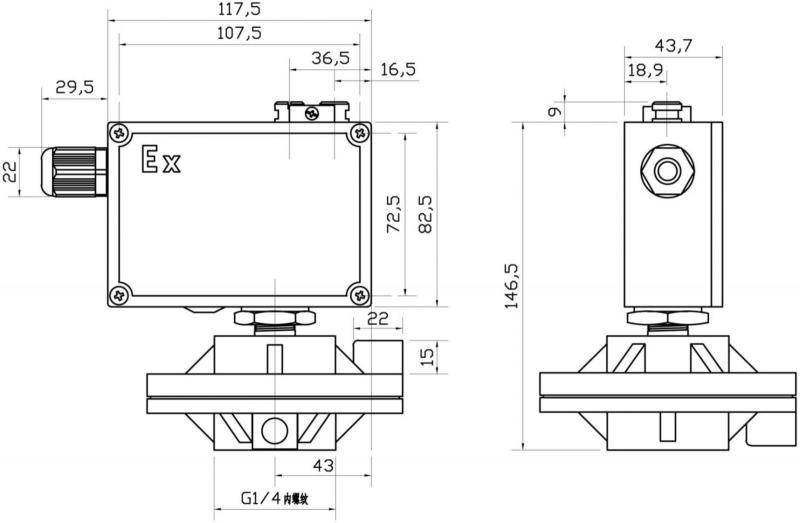

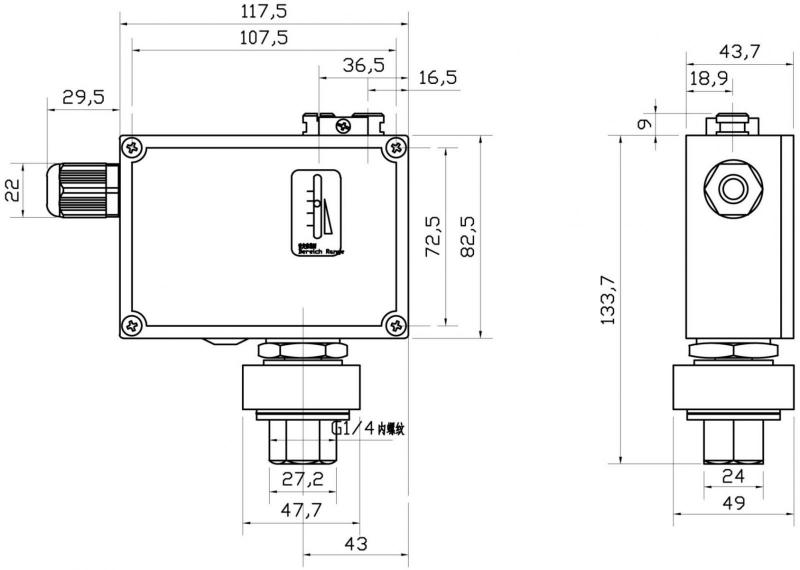

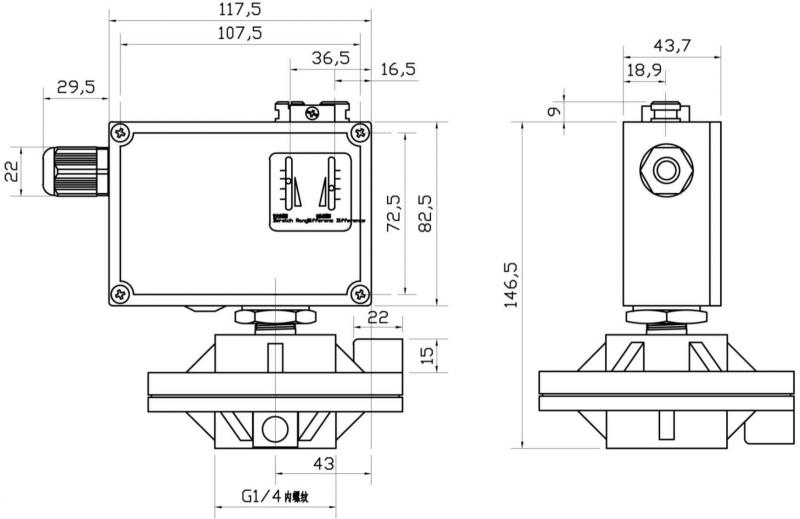

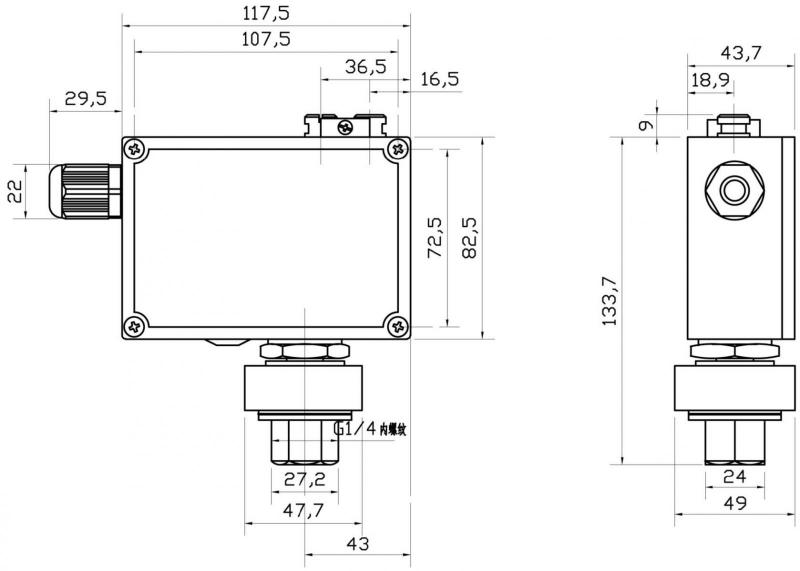

 外形尺寸圖：

PS-SC金屬膜片

PS-SCC金屬膜片

PS-SC微差壓

PS-SCA微差壓
